Как сделать вытяжку в гараже и смотровой яме своими руками

Определение размеров

Прежде чем оснащать гаражное пространство овощной ямой, надо определиться с ее размерами.

При определении площади погреба учитывают толщину основания со стенками. Также при расчете оптимальной площади учитывают то, что размеры помещения для сохранности овощей должны быть комфортными для человека, находящегося внутри. Поэтому специалисты советуют выкапывать котлован, ширина которого будет равна 70-80 сантиметрам.

Поскольку яма должна располагаться под гаражом, ее длина напрямую зависит от длины гаражного помещения, а также от количества продуктов, которые будут в ней храниться. Например, если погреб строится для небольшого количества засолок, то его длина может составлять 2-3 метра.

Минимальная глубина погреба для хранения солений составляет полтора метра. Однако если владелец помещения слишком высокий, вырывают котлован глубиной 160-170 сантиметров.

Оснащение

Вентиляция

Для сооружения вентиляции достаточно использовать сантехнические ПВХ трубы. Чтобы обеспечить их «врезку» в смотровую яму, достаточно при заливке стен бетоном или закладке кирпичом оставить необходимые по размеру отверстия. Например, при заливке бетоном вставить соответствующие по диаметру обрезки древесины. Высоту приточной трубы рекомендуется делать на расстоянии 15 см от пола, а вытяжку – на расстоянии 25 см от верхнего края. Многие автовладельцы (и владельцы небольших автосервисов) вообще не делают вентиляции. Для того, чтобы пол в яме был чистым, они попросту засыпают его древесными опилками, что тоже весьма способствует его чистоте и сухости.

Освещение

Для освещения категорически запрещается использования сети 220 Вольт, и это справедливо – в процессе ремонта авто можно по неосторожности «заехать» в осветительный прибор металлическим инструментом, что может закончиться для мастера плачевно. Но и усложнять жизнь, планируя при постройке ямы установку стационарных осветительных приборов, тоже неразумно

Достаточно вывести под полом (при постройке ямы) несколько розеток от трансформатора 12-36 вольт и сделать в разных местах (согласуясь со своим опытом) источники питания безопасные для жизни. Можно ещё сделать металлические закладные пластины, для светильников на магните.

Лестница в смотровую яму

Лестницу, как показывает практика, лучше делать из дерева – при ремонте авто на неё нередко попадают технические жидкости, а с помощью опилок и ветоши деревянная лестница становится «безопасной», то есть нескользкой.

Естественная вентиляция в погребе гаража

Естественная вентиляция используется в небольших гаражах и погребах. Основное её преимущество – доступность. Однако летом такая вентиляция неэффективна или вообще не работает, а зимой необходимо периодически проверять состояние вентиляционных каналов. Они могут забиваться снегом или обрастать инеем внутри.

Естественная вентиляция:

  • Достоинства:
    • не нужен источник энергии,
    • бесшумность,
    • доступность.
  • Недостатки:
    • нестабильность работы,
    • необходимость периодических проверок и чисток труб,
    • невозможность каких-либо регулировок,
    • невозможность использования фильтров.

Естественная вентиляция в погребе гаража делается в соответствии со следующими правилами:

  • приточная и вытяжная труба располагаются обычно в противоположных углах подвала;
  • в погребе конец приточной трубы дожжен располагаться на высоте 0,3-0,5 м от пола;
  • в погребе конец вытяжной трубы должен находиться на высоте 1,5-2 м от пола;
  • если вытяжная труба монтируется полностью снаружи гаража – её нужно утеплить (следует различать сквозной монтаж трубы – через помещение гаража, и настенный – снаружи);
  • минимальный перепад высот между всасывающим и выходным отверстиями вентиляционной системы (они располагаются на улице) – 3 метра;
  • входное отверстие со стороны улицы закрывают решеткой или сеткой (от грызунов и крупных насекомых);
  • вытяжную трубу желательно накрыть козырьком, а еще лучше – увеличивающим тягу диффузором;
  • Примерный диаметр трубы вытяжки в сантиметрах можно получить, умножив площадь гаража (в квадратных метрах) на 1,5;
  • Диаметр вытяжной трубы может быть процентов на 10% диаметра приточной.

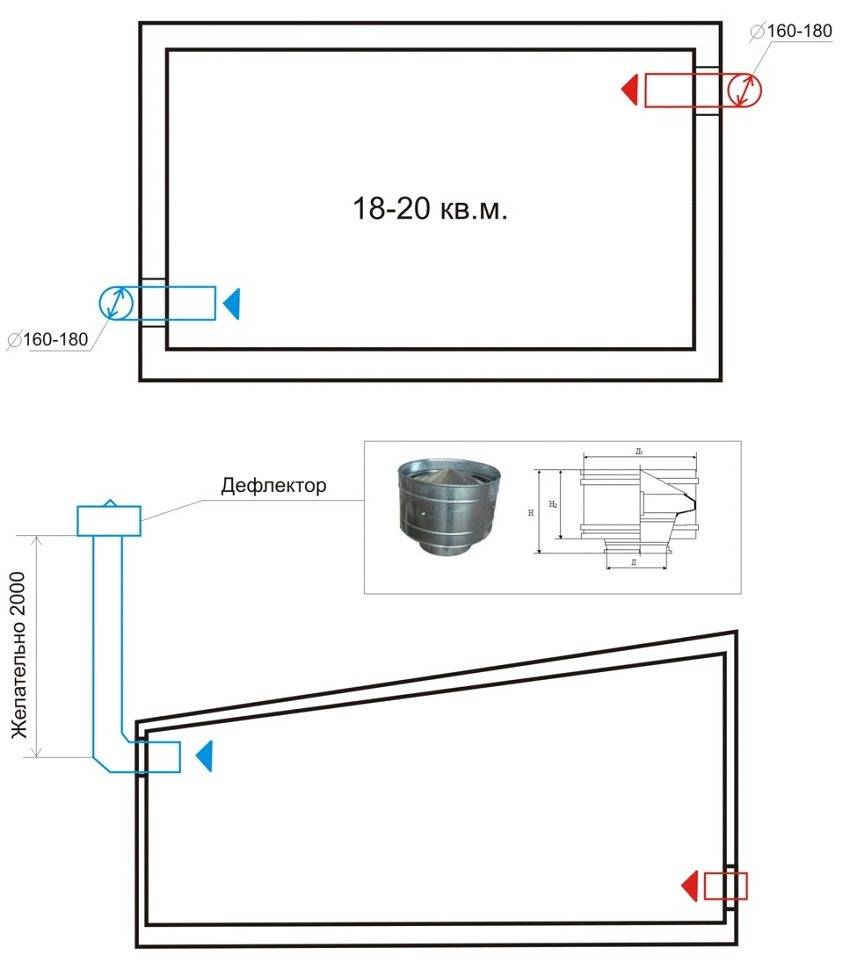

Естественная вентиляция в погребе гаража – варианты устройства

Помните, что каждый дополнительный изгиб вентиляционной трубы снижает эффективность всей системы. Кстати, для устройства вентиляции гаража, погреба и смотровой можно использовать трубы практически из любого материала.

Вентиляция в подземном помещении

Как было отмечено выше, всего существует два типа вентиляции – естественная и механическая. Это применимо и для подземного помещения в гараже. Его можно оборудовать одной из вентиляционных систем. Рассмотрим оба варианта.

Как правильно сделать вытяжку в погребе в гараже (вентиляцию в гараже с подвалом)?

Естественная

Естественную вентиляцию монтируют на первых этапах строительных работ. В общую схему включают подземное помещение – смотровую яму, подвал или погреб.

Это обусловлено тем, что укладка труб в завершенном гараже представляет собой крайне трудоемкую задачу.

Монтаж естественной вентиляции в подвале – относительно простая задача, самым важным элементом будет вентиляционный канал.

Ширина вентиляционного канала должна быть равна одному кирпичу, который укладывается на бок. Под эту ширину, покупают три трубы.

Их сечение варьируется в промежутке от 100 см² до 250 см². Точный размер сечения определяют, исходя из ширины кирпич/бетонного блока, а также расчётов по притоку-оттоку. Две трубы будут служить общей системой вентиляции в гараже. Первая – основная приточная труба, вторая – вытяжная. Третья труба понадобятся для подземного помещения.

Всё отличие для гаража с подвалом/смотровой ямой заключается лишь в укладке еще одной трубы. Она будет соединять воздушное пространство подземного помещения с общей гаражной вентиляцией. Это позволит создать максимально мощный переток воздушной массы. Приточную трубу монтируют в 25-50 сантиметрах от уровня пола (в подземном помещении).

Но перед этим устанавливают общую систему. Вытяжной канал выводят на крышу так, чтобы конец трубы был на полметра выше поверхности крыши. На внешние концы труб крепят пластиковую или металлическую сетку. Она послужит защитой от сора и забивания канала.

Механическая

Принципиальных отличий в установке механической вентиляции практически нет. Трубы должны быть расположены точно таким же образом. Две трубы служат основными каналами, третья труба обеспечивает связь с подвалом/смотровой ямой. Чтобы создать механическую вентиляционную систему, необходимо приобрести два вентилятора. Их устанавливают в полости труб, подключают к электросети гаража.

Затем, если была выбрана модульная система, проводят настройку с помощью контроллера – выставляют желаемый объем. Рекомендуется ставить именно модульную систему, она обойдется несколько дороже, но позволяет точно регулировать приток-отток воздушной массы. В трубу подземного помещения устанавливать вентилятор не требуется, так как в гараже уже будет обеспечена хорошая принудительная циркуляция.

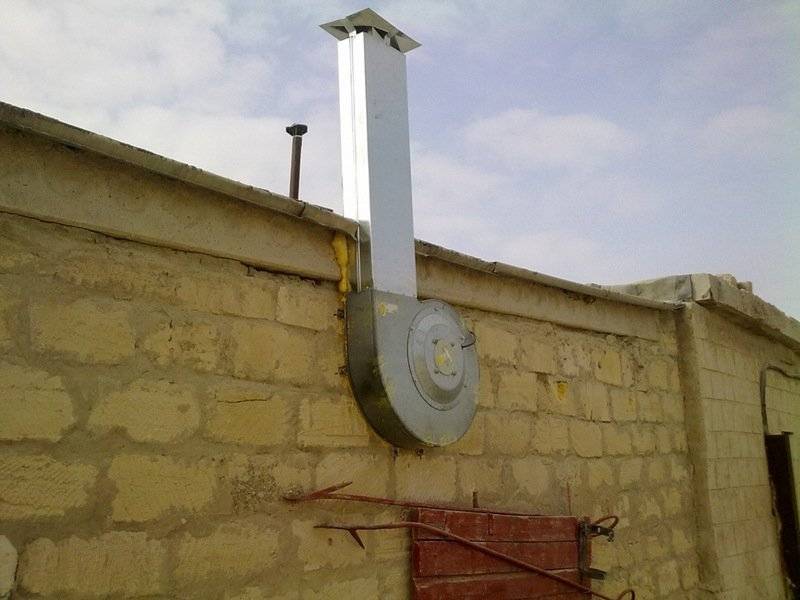

Заменить вентилятор можно диффузор-флюгером или же дефлектором. В первом случае устройство монтируют в приточном канале, на его вершине. Второе устройство, дефлектор, использует другой физический принцип. Дефлектор генерирует разряженный воздух. От этого возникает перепад давления, начинается циркуляция.

Самодельным решением является использование лампочки. Её помещают в трубу, подключают к электросети. В процессе работы лампочка нагревается, тем самым создает перепад температур, который позволяет воздуху двигаться. Но специалисты сходятся во мнении, что модульная вентиляция с двумя вентиляторами является наиболее эффективным вариантом.

Механическая вентиляция в подвале гаража своими руками: схема.

Сделать вентиляцию в подземном помещении гаража несложно. Она является лишь частью общей вентиляционной системы гаража. Поэтому все что необходимо – соединить оба пространства (надземное и подземной) дополнительной трубой. Лучше всего подходят трубы с сечением в 100-250 см². В остальном же все сводиться к созданию общей вентиляции в гараже.

Естественная вентиляция не обеспечивает оптимальных условий хранения. Она сильно зависит от погоды, времени года. Циркуляция воздушной массы может полностью прекратиться, если не повезло с температурой воздуха.

В этом плане куда эффективней является механическая система. Лучше всего использовать современные модели вентиляторов, оснащенные контроллерами.

Зачем гаражу нужна вытяжка

Вытяжки в гаражах встречаются чаще, чем смотровые ямы в них. Отсутствие приточных дефлекторов и вытяжных труб говорит о том, что гараж либо не эксплуатируется, либо его хозяин тяжело болен. Скорее всего, въезд в него зарос травой или завален снегом, счищенным от соседних ворот. И если летом в нём царит затхлость и запустение, то весной и осенью – сырость и плесень превращает все его внутреннее содержание в ржавый и ненужный хлам.

Однажды, приобретя такую несуразную постройку, её владелец волей-неволей начинает размышлять над вопросом, как сделать вытяжку в гараже правильно. Вот именно в этом случае следует сопоставить все исходные данные, позволяющие принять решение о том — нужна ли вытяжка в гараже. Для корректного решения любой функции нужны верные аргументы:

  • помещение будет использоваться постоянно с ежедневными поездками;
  • в нём будут все инженерные коммуникации;
  • будет обустроен погреб, который должен исполнять свои прямые обязанности;
  • смотровая яма станет обязательным атрибутом всего гаражного комплекса;
  • машина будет ставиться эпизодически;
  • будут обустроены погреб и смотровая яма;
  • погреб задействован не будет;
  • машина не будет храниться в гараже. Её нахождение там будет лишь редкой, вынужденной мерой;
  • погреб и смотровая яма использоваться по назначению не будут. Их обустройство вызвано лишь желанием поддержать общий порядок в своём хозяйстве.

Для каждого из этих случаев использования собственности потребуется и своё обустройство. В том числе и наличие правильно организованной вытяжки для конкретного случая. И если в первом варианте не обойтись без организации функциональной приточно-вытяжной вентиляции, то в последнем – все проблемы решит естественная вентиляция.

Важно: при решении задачи о том, как правильно сделать вытяжку в гараже следует иметь ввиду, что рекомендуемые СНиПом объёмы воздухообмена необходимо соотносить с функцией вентилируемого помещения. Воздухообмен в 60-м3/час на 1-го человека, рекомендуется им только для жилого помещения. Гараж и тем более погреб к таким помещениям не относится

Даже для спальни рекомендуется только 30-м3/час на 1-го человека

Гараж и тем более погреб к таким помещениям не относится. Даже для спальни рекомендуется только 30-м3/час на 1-го человека.

Организация вентиляции в гараже

Для обустройства вытяжки в гараже своими руками, в первую очередь, необходимо правильно подготовить трубы для притока и оттока воздушной среды. При обустройстве гаражной системы возможно использование металлических, пластиковых или асбестовых труб

Важно правильно выбрать диаметр трубы – рекомендуется не менее 120-150 мм, в зависимости от площади гаража. Для стандартного помещения в 10 кв.м., будет достаточно труб 150 мм

Кроме каналов понадобятся:

  • Стальные решетки;
  • Вытяжной вентилятор;
  • Болгарка;
  • Состав для герметизации швов и стыков;
  • Перфоратор.

Этапы работ

  1. Сначала необходимо устроить самодельную вытяжку для естественной циркуляции воздушных потоков;
  2. Для диаметра вытяжной и приточной труб делается расчет. Просверливаются отверстия для монтажа каналов на заранее отмеченном уровне. Приточные отверстия обычно располагаются 15 см от основания, а вытяжные отверстия – ниже потолка на 10-15 см. Вытяжная труба должна быть выведена над уровнем кровли на высоту не менее 50 см. Чем выше труба, тем лучше для вытяжки – система будет работать гораздо эффективнее;
  3. Щели между трубой и стеной заполняются герметиком. На внешнюю трубу нужно установить металлическую решетку, для защиты от попадания мусора, птиц и мелких животных. Чтобы атмосферные осадки не попадали внутрь трубы, устраивается небольшой купол;
  4. После завершения работ по устройству естественной системы циркуляции, вытяжные каналы оснащаются вентилятором. Приточные каналы будут работать естественным путем.

Ускорить процесс удаления загрязненной среды поможет установка дефлектора. При его наличии, в трубе понижается давление, что способствует более быстрому удалению воздуха. Чтобы обезопасить дефлектор от образования конденсата, выполняется его теплоизоляционная обшивка.

Примерные расходы на установку

Стоимость вентиляционных установок может составлять до ста тысяч рублей. Это происходит в случае, если для создания принудительной системы используется сложная программируемая система. Подобные конструкции устанавливаются в больших и специализированных подвальных помещениях, к примеру, в винных погребах.

Стоимость оборудования указана примерно. В каждом конкретном случае она зависит от диаметра трубы, мощности и функциональности вентилятора и прочих показателей.

Создание вентиляционной системы — несложное, но ответственное мероприятие. Тщательность соблюдения технология установки обеспечивает «здоровье» подвального помещения и гаража. Если вентиляция не была оборудована заранее, она обустраивается в начале эксплуатации погреба по прямому назначению.

Освещение в подвале

Для комфортной работы потребуется освещение смотровой ямы в гараже и дополнительное освещение в погребе, если они не совмещены.

Его необходимо установить в герметичный электрощиток, расположенный вне подвального помещения. Использование распределительных коробок в погребе не рекомендуется, кабель нужно смонтировать единой конструкцией.

Светильник необходимо выбирать таким образом, чтобы он был защищен от попадания влаги и конденсата, а использование металлических элементов нужно свести к минимуму или же вовсе исключить. Располагать светильники рекомендуется на стенах, а не на потолке. Все выключатели должны быть герметичными.

Если у владельца гаража нет достаточного опыта работы с электрическими системами, то по этому вопросу лучше обратиться к квалифицированному специалисту.

Освещение в подвале

Насколько нужна овощной яме вентиляция

Классическое овощехранилище под частным гаражом (боксом) представляет собой помещение шириной/длиной в 2–2,5 метра и высотой до 2-х метров. Спуск в него обычно устраивается из смотровой ямы с помощью лестницы.

В результате погреб для овощей и банок с соленьями оказывается заведомо ниже уровня промерзания грунта, что гарантирует сохранение температуры в нем выше нуля даже в зимний период.

Влажность в овощехранилище должна быть на уровне 80–95%. Если она окажется ниже, то овощи станут сохнуть, а при более высоких показателях картофель, свекла и морковь начнут быстро гнить

Вентиляция в гаражном овощехранилище обустраивается, чтобы:

  • удерживать температуру воздуха в яме на уровне от 1 до +10 С в течение всего года;
  • удалять избыточную влагу и углекислый газ с этиленом из погреба;
  • обеспечивать постоянный воздухообмен с притоком внутрь чистого уличного воздуха.

При хранении овощи «дышат» и продолжают созревать либо постепенно начинают загнивать. В результате этих процессов постоянно выделяется тепло и влага. И если их не отводить из овощехранилища, то влажность внутри достигнет 95–100%, а температура поднимется выше 10–15 С. А в итоге это приводит к выпадению конденсата и развитию гнили с последующей потерей урожая.

В идеале в овощной яме под гаражом должны обеспечиваться следующие условия:

  • температура – плюс 1–5 С;
  • влажность – 85–90%;
  • воздухообмен – 1 раз/час (порядка 50–100 м3/тонну овощей*час);
  • свет – затемнение с отсутствием прямых солнечных лучей, освещение включается только при нахождении в погребе людей.

Добиться в реальности указанных показателей можно лишь при устройстве в овощной яме под гаражом системы вентиляции с принудительным побуждением воздуха. Причем в ее состав придется включать автоматику для стабильного поддержания микроклимата.

Обойдется такой вариант вентилирования в несколько сотен тысяч рублей. Тратить подобные суммы совершенно невыгодно. Поэтому чаще всего вентиляцию в гаражном овощехранилище выстраивают обычную естественную схему из пары труб.

Выбираем тип вентиляции

Есть несколько разновидностей вентиляций, которые можно воплотить в жизнь. Они имеют свои положительные и отрицательные стороны. Создание как одного, так и другого вида требует усилий и тщательного планирования. Давайте же рассмотрим эти виды:

Естественная вентиляция в гараже. Это самый простой и эффективный способ проветривания гаража. Он заключается в естественных процессах, основанных на физических законах.
Принудительная вентиляция. В этом случае используется целая система приборов (вентиляторы) благодаря которым и выполняется отвод отработанного воздуха и наполнения помещения свежим.
Комбинированная вентиляция. В этом случае используется как один, так и второй вид вентилирования

Мы обратим свое внимание именно на естественную вентиляцию. Для ее устройства потребуется наименьшее количество средств

В чем же принцип работы естественного типа вентиляции? Он основан на физических законах. Все знают, что теплый воздух поднимается верх, в то время как холодный опускается. Ниже приводится схема естественной вентиляции.

Как видно, система основывается на использовании двух труб или каналов, которые служат для вентилирования воздуха. Одна из труб – приточная, а вторая – вытяжная. При этом вытяжная труба находится у потолка погреба, а приточная на небольшом расстоянии от пола (не меньше 10 см). Итак, основываясь на законах физики делаем вывод: теплый воздух поднимается вверх и попадает в вытяжную трубу. В то же время свежий воздух подается через приточную трубу, замещая собой количество вышедшего воздуха. Таким образом и происходит вентилирование. Это напоминает процесс, при котором открывается одно окно на кухне и дверь на коридоре. Получается, что для гаража не потребуется установка дорогостоящего оборудования. Работы по созданию просты, воздухообмен происходит естественным образом.

Обратите внимание! Иногда на вытяжную трубу устанавливают дефлектор, который способствует лучшей циркуляции и усиливает эффект. Если такового нет, то в любом случае труба закрывается козырьком, чтобы внутрь не попадала влага

А вытяжная труба поднимается на 50 см над уровнем крыши.

Есть еще один важный момент, который способствует правильному функционированию системы. Речь идет о размещении труб внутри гаража

Очень важно, чтобы они располагались по диагонали в противоположенных местах. А еще важно рассчитать оптимальный диаметр отверстий

Ведь можно сделать сквозняк внутри, а не качественный воздухообмен. Есть некоторые стандарты, которые говорят о том, что на 1 м2 площади помещения нужно отверстие, диаметром 1,5 см. Например, если размер помещения 4х6 м, то его площадь будет равняться 24 м2. Путем несложных математических решений, получаем оптимальный диаметр вентиляционной трубы – 36 см (24х1,5=36). А если их будет две, что вполне логично, то рекомендуемый диаметр каждой трубы 18 см, так как сумма делится на два.

Многие считают этот вид вентилирования лучшим, так как для его воплощения не нужно много средств, а все работы можно сделать своими руками. Нужно только закупить трубы, сделать отверстия в стене и перекрытии, если таких нет, и выполнить установку системы вентиляции в гараже.

Обратите внимание! Вытяжное отверстие можно оборудовать заслонкой, чтобы выполнять контроль подачи холодного воздуха

Это особенно важно зимой

Комбинированные вентиляционные системы

В проектах этого типа применяют естественный приток свежего воздуха. Для временного повышения производительности – устанавливают вентиляционную технику в канале вытяжки. Это решение дешевле по сравнению с комплексными технологиями. Но с его помощью можно получить хорошие результаты, если приходится использовать сложные воздуховоды.

Загрязнения быстро удаляются при наличии мощной приточно-вытяжной системы вентиляции в гараже

Такое оборудование потребляет электроэнергию, поэтому надо будет установить проводку, устройства защиты от бросков напряжения и перегрева мотора. При желании, комбинированную вентиляцию своими руками можно дополнить датчиками движения, таймерами. Они пригодятся для автоматизации запуска системы при въезде автомобиля, выключения после заданного интервала времени. Мощный канальный вентилятор обеспечит интенсивный забор воздуха из дальних частей объекта недвижимости

Необходимые инструменты и материалы для постройки

Перед началом строительства подбираются необходимые инструменты с материалами. Для создания надежных стен строители часто используют:

  • белый кирпич;
  • шлакоблок;
  • плиты из бетона.

Опытные строители советуют пользоваться плитами, если хранилище сооружают «с нуля». При этом лучше, чтобы таким материалом пользовались профессиональные монтажники со специальным оборудованием. Чтобы самостоятельно залить основание конструкции, пользуются бетонным раствором. Для его приготовления используют песок, перемешанный с цементом и щебнем. Опалубка изготавливается из надежных обрезных досок. В качестве основного гидроизоляционного материала применяют рубероидные ленты.

Многим кажется, что при сооружении погреба используются специальные профессиональные инструменты, однако это не так. Для выполнения строительных работ подойдут стандартные инструменты, которые есть практически в каждом доме. К ним относят:

  • лопату;
  • кувалду;
  • отвертки;
  • рулетку;
  • уровень;
  • сверла с дрелью;
  • молоток;
  • пилу.

Правильный воздухообмен

Устройство качественной вытяжки защищает погреб от множества негативных моментов. Если воздухообмен не предусмотреть, то в овощной яме начнет образовываться конденсат, который приведет к крайне нежелательным последствиям. Высокая влажность в овощной яме – источник заражения овощей. Они загнивают, появляется грибок и неприятная спертость воздуха.

Холодный воздух опускается вниз по одной трубе, а нагретый выходит наружу по другой.

В зимнее время тепло, поступающее от земли, становится причиной того, что в подвале становится намного теплее, чем в гараже. Поэтому воздух начинает постепенно подниматься вверх. Влага, источником которой является овощная яма, способствует возникновению коррозии на кузове и деталях автомобиля и других металлических объектах, находящихся в гараже. Для того чтобы избежать этих проблем, вентиляцию подвала гаража нужно сделать правильно и по всем нормам.

Следует отметить, что такой воздухообмен может происходить естественным образом (за счет того, что теплый воздух легче холодного) или при помощи включения дополнительных вентиляторов. Верхушка трубы должна быть выведена над подвалом и гаражом.

1 Предназначение вентиляции в погребе

Владельцы гаражей часто стремятся использовать каждый квадратный метр земли, которая им принадлежит. Именно с этой целью под землёй оборудуется погреб, подвал для хранения ценных вещей или заготовок на зиму. Мало кто задумывается, что нужно обеспечить подходящие условия для поддержания стабильного микроклимата в этом помещении. Однако даже в гараже с подвалом правильная вентиляция необходима.

Обеспечив оптимальный обмен воздуха, можно избежать многих негативных последствий. К ним относятся:

  • Образование конденсата на стенках. Из-за этого влажность в погребе возрастает, что приводит к появлению плесени и грибка, портящих находящиеся в помещении вещи. Если же это происходит в месте хранения овощных или фруктовых запасов, они рискуют очень быстро испортиться.
  • Верхняя часть гаража намного быстрее остывает, чем подземная, поэтому в подвале будет всё время жарче, чем над землёй. Это может привести к накоплению влаги внизу, её испарению и подъёму в гараж. За этим последует порча автомобиля или мотоцикла, а также хранящихся рядом с ними инструментов.
  • Порой в гаражах хранят то, что дома причиняло бы слишком много неудобств: различные горюче-смазочные материалы и химические средства. При их испарении выделяются токсичные вещества, опасные для людей. Если они накопятся в помещении, человеку грозит отравление и даже смерть. Обустройство правильной вентиляции помогает избежать этой угрозы: свежий воздух из окружающей среды будет поступать постоянно, разбавляя концентрацию токсинов, а сами они смогут постепенно выветриваться.
